典型的传统制造业供配电系统通常为三级配电结构，从入户35kv/10kv主变压器，到低压总配电，再经400v母线和开关分配到用电终端设备。
    负荷通常由各类型机床、电焊机、电源、冲压设备、空调等，其特点是由变频器、变流器、电子照明等各类型零部件组成，容易造成大量谐波和无功，回馈到电网。随着供电回路一路上行到高压电网侧，并对周边设备发生侵害，包括配电线路上的重要节点和设备：电容补偿柜、变压器、开关、电缆、智能表计、柴油发电机组、切换开关和接触器等设备。
    通常采用低压区域或终端治理，在车间或生产线配电输入开关后端，其他负载开关前端配置APF/SVG，主要针对谐波和无功进行补偿，提高变压器利用率，降低变压器发热，提升变压器的可靠性和寿命；解决电容补偿柜的谐振和电容发热损坏等故障问题，提高系统供电可靠性。
    问题分析:
    负荷复杂多样——动力设备、焊接设备、照明设备、取暖制冷设备、电源设备等各类型设备同时使用；
    功率因数低——传统的电容补偿设备容易受损，导致电容器无法正常工作，从而引起功率因数长期过低，力调电费持续增加；
    谐波污染严重——变频器和直流电源的广泛应用，导致谐波含量大幅度提升，谐波频谱变化大，谐波污染持续严重，严重污染公共电网。
    治理效果:
    单柜容量可达500A，满足不同容量需求，任意模块都能实现所有功能，任意模块出现问题，其余模块都能正常运行，以保证系统安全运行的连续性。

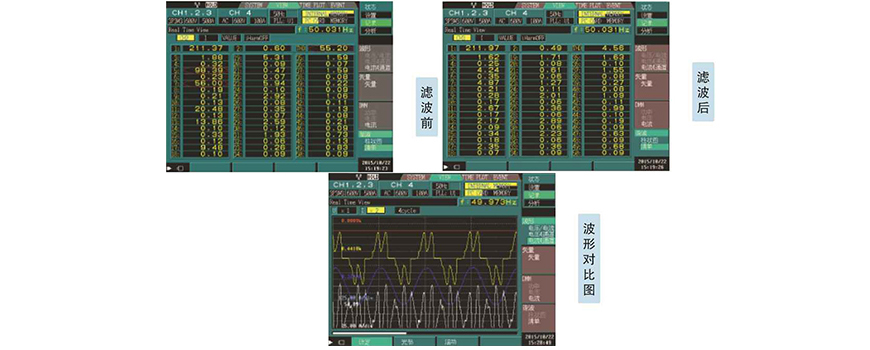

    注：PTTAPF投入运行后，补偿前THDi为55%左右，补偿后HTDi下降到4.5%左右。
